一、什么是混凝土泌水

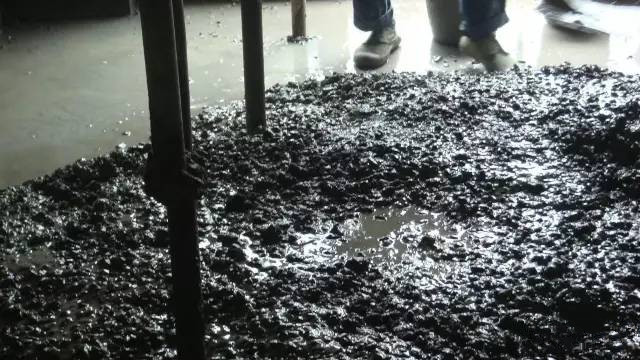

通俗地讲，就是水泥混凝土中颗粒级配不合理，大直径的颗粒比例比较大，使得水分不能够均匀稳定地分散到颗粒间的空隙里，在混凝土运输、振捣、泵送的过程中，水泥和骨料沉降，在混凝土凝固前产生水分渗出到混凝土表面的现象称做泌水。

正常混凝土拌合物中适量的泌水可以降低实际的水灰比，从而使混凝土更加密实,同时，在混凝土的表面，适量的泌水可以起到一定的修饰和抹面作用,还可以防止新浇注的混凝土表面迅速干燥及开裂等。但是过量的泌水会对混凝土质量会造成不利影响。

二、混凝土泌水的危害

1.对混凝土表面的危害

有流砂水纹缺陷的混凝土，表面强度、抗风化和抗侵蚀的能力较差。同时，水分的上浮在混凝土内留下泌水通道，即产生大量自底部向顶层发展的毛细管通道网，这些通道减弱了混凝土的抗渗透能力，致使盐溶液和水分以及有害物质容易进入混凝土中，极易使混凝土表面损坏。

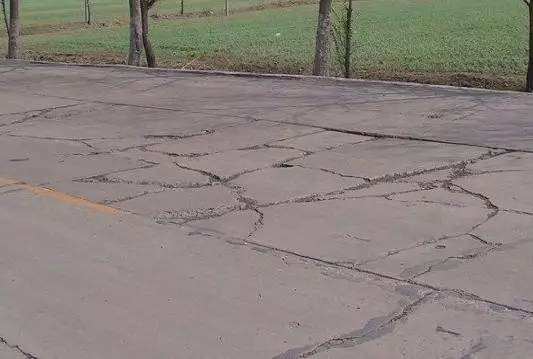

泌水使混凝土表面的水灰比增大，并出现浮浆，即上浮的水中带有大量的水泥颗粒，在混凝土表面形成返浆层，硬化后强度很低，同时混凝土的耐磨性下降。这对路面等有耐磨要求的混凝土是十分有害的。

2、对混凝土内部结构及性能的危害

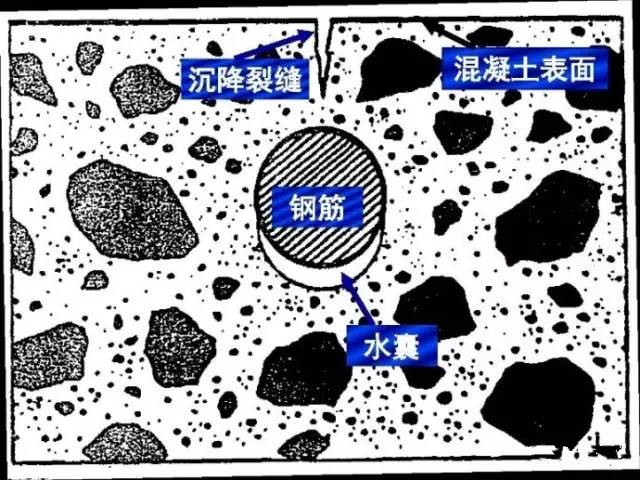

在混凝土粗骨料、钢筋周围形成水囊，随着水分的逐渐挥发形成空隙，从而影响混凝土的致密性、骨料的界面强度以及混凝土与钢筋间的握裹力，导致混凝土整体强度的降低。混凝土泌水造成塑性收缩是一个不可逆的变形。泌水引起混凝土的沉降导致混凝土产生塑性裂纹,从而会降低水泥混凝土的强度。特别是泌水混凝土产生整体沉降，浇注深度大时靠近顶部的拌合物运动距离更长，沉降受到阻碍，如遇到钢筋等障碍时，则产生塑性沉降裂纹，从表面向下直至钢筋的上方。

分层浇注的混凝土受下层混凝土表面泌水的影响，造成混凝土层间结合强度降低并易形成裂缝。

3.对混凝土耐久性的影响

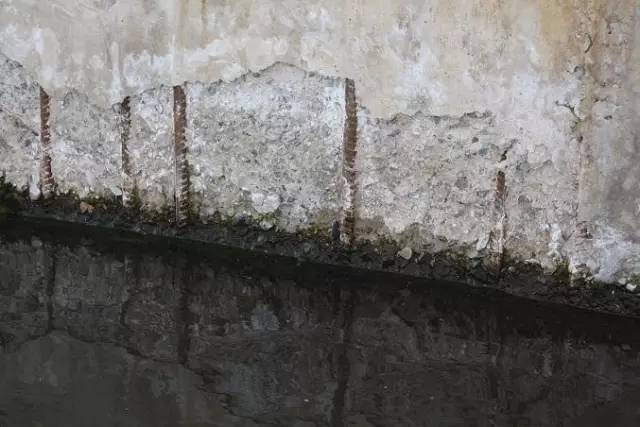

泌水也能破坏对混凝土的抗腐蚀能力、抗冻性能，导致这些问题的因素也是由泌水后出现的内部泌水通道相关，腐蚀性物质经过泌水通道则能到达混凝土内部，在其到钢筋表面则会形成钢筋锈蚀，和水化产物出现腐蚀反应而损害混凝土。泌水通道可促进混凝土内部的水饱和，高度饱和的混凝土在低温作用下会出现冻融破坏。
