三民重科的搅拌拖泵泵送系统是如何工作的，三民重科小编告诉你：

泵送系统是混凝土拖泵的执行机构，用于将混凝拌和物沿输送管道连续输送到浇筑现场。泵送系统由料斗，泵送机构，S阀总成，摆摇机构和输送管道组成。本文将重点介绍泵送机构和摇摆机构。

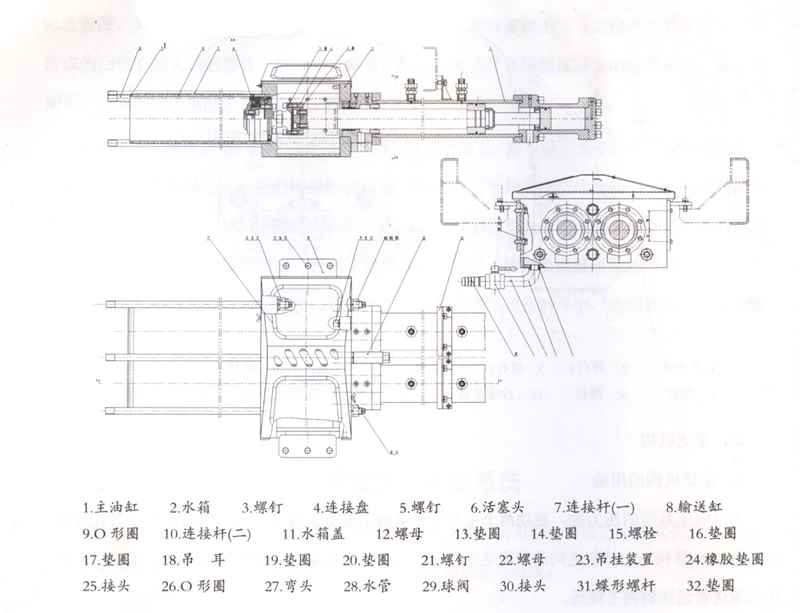

泵送机构的结构如下图3所示：主要由主油缸，水箱，连接盘，活塞头，连接杆（一），输送缸，连接杆（二），水箱盖，吊耳，吊挂装置，橡胶垫片，接头，弯头，水管，球阀，蝶形螺杆等零部件组成。

工作时主油缸1带动输送缸8的活塞作往复运动，两个输送缸的运动方向相反。当砼活塞向右移动时，输送缸从料斗中吸入混凝土，使泵送机构泵出混凝土不间断。水箱中存有水，当输送缸活塞向左移动压送时，水跟在活塞后进入输送缸内，起到冷却，润滑和清洗的作用；当活塞右移吸料时，水就被活塞杆挤回水箱，水箱中的水可通过放水螺塞放出，以便更换干净的水。

摇摆机构的结构如下图4所示：它主要由左油缸座1，承力板2，油杆3，下球面轴承4，限位挡板5，摇臂6，上球面轴承7，球头挡板8，摆阀油缸9，右游缸座10等零部件组成。摇摆机构中摆阀油缸通过液压系统的控制，保证主油缸的顺序动作，驱动摇臂，从而带动S管，使S管与主油缸协调工作。保证S管的切割环口与泵送的输送缸为准。

通过以上的介绍，大家对搅拌拖泵的泵送系统有个清晰的了解了吧！想要了解理多欢迎登陆三民重科官网了解
