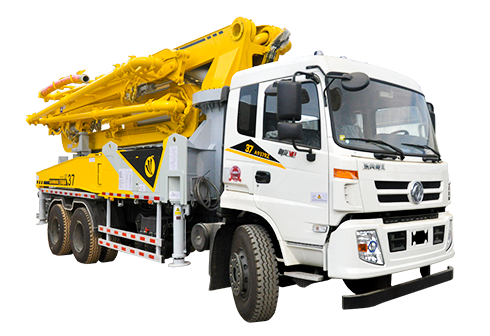

大家都知道混凝土泵车是一种结构复杂的大型工程机械，那么混凝土泵车的基本构造大家都了解吗？混凝土泵车是一种将用于泵送混凝土的泵送系统和用于布料的臂架系统集成在汽车底盘上的设备。泵送系统利用底盘发动机的动力，将料斗内的混凝土加压送入管道内，管道附在臂架上，操作人员控制臂架移动，将泵送系统泵出的混凝土直接送到浇注点。

基本构造

混凝土泵车的种类很多，但是其基本组成部件是相同的，混凝土泵车主要由底盘、臂架系统、转塔、泵送系统、液压系统和电气系统六大部分组成，

其中：(1)混凝土泵车底盘由汽车底盘、PTO(分动箱)和副梁等几部分组成。

(2)臂架系统由多节臂架、连杆、油缸和连接件等几部分组成。

(3)转塔由转台、回转机构、固定转塔(连接架)和支撑结构等几部分组成。

(4)泵送系统由泵送机构、料斗、S阀总成、摆摇机构、搅拌机构、配管总成和臂架配管六部分组成。

(5)液压系统主要分为泵送液压系统和臂架液压系统两大部分：泵送液压系统包括主泵送油路系统、分配阀油路系统、搅拌油路系统及水泵油路系统。臂架液压系统包括臂架油路系统、支腿油路系统和回转油路系统三部分。液压系统主要由液压泵、阀组、蓄能器、液压马达及其他液压元件等部分组成;

(6)电气系统主要由控制柜、适控器及其他电器元件等部分组交。
